Was ist ein Schraubenkompressor und wie funktioniert er?

Rotationsschraubenkompressoren sind hocheffiziente Verdrängermaschinen, die mit zwei ineinandergreifenden Schrauben Luft kontinuierlich komprimieren. Dieser umfassende Leitfaden erläutert die grundlegenden technischen Prinzipien, die Funktionsweise und die strategischen industriellen Anwendungen von industriellen Rotationsschraubenkompressoren. Das Verständnis dieser Systeme hilft modernen Anlagen, ihren pneumatischen Dauerbetrieb zu optimieren und die Energieeffizienz insgesamt zu verbessern.

Was ist ein industrieller Schraubenkompressor?

Ein industrieller Schraubenkompressor ist ein mechanisches Gerät zur kontinuierlichen Bereitstellung von Druckluft für anspruchsvolle Anwendungen. Im Gegensatz zu Kolbenkompressoren, die mit einer pulsierenden Bewegung arbeiten, nutzen diese Geräte zwei ineinandergreifende Schraubenrotoren, um das Volumen zu verringern und den Luftdruck zu erhöhen. Diese Konstruktion für den Dauerbetrieb minimiert mechanische Vibrationen, reduziert die Wärmeentwicklung und gewährleistet eine zuverlässige Druckluftversorgung.

Industrielle Fertigungsanlagen setzen bevorzugt auf Hochleistungs-Schraubenkompressoren, da diese Systeme zuverlässig im Dauerbetrieb arbeiten. Der kontinuierliche Kompressionsprozess macht die bei Standard-Kolbenkompressoren üblichen Abkühlphasen überflüssig. Unternehmen, die ihre Druckluftanlagen optimieren möchten, integrieren diese Maschinen daher, um einen gleichmäßigen pneumatischen Druck in komplexen, automatisierten Fertigungslinien zu gewährleisten.

Die inneren Mechanismen: Wie funktioniert ein Schraubenkompressor?

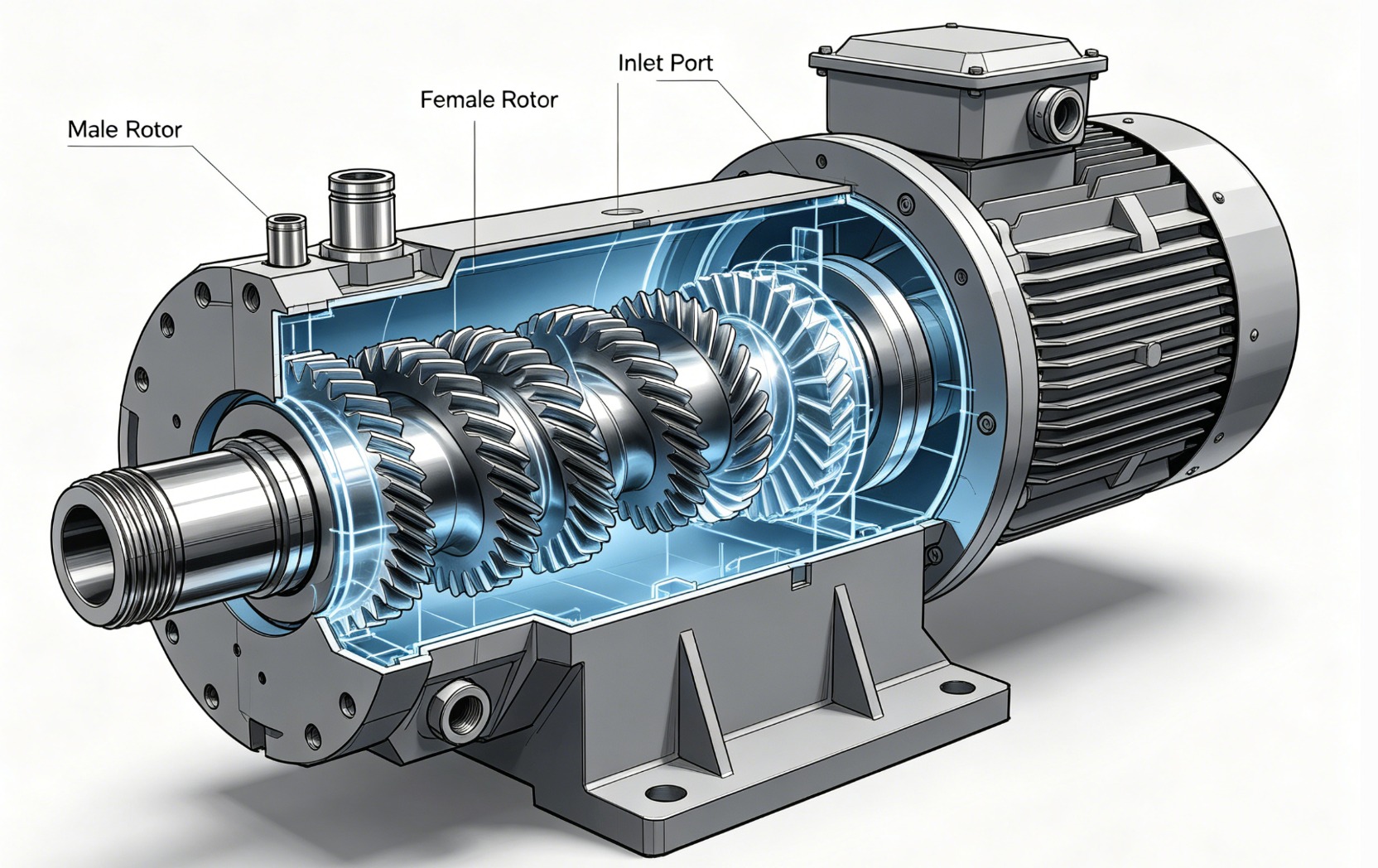

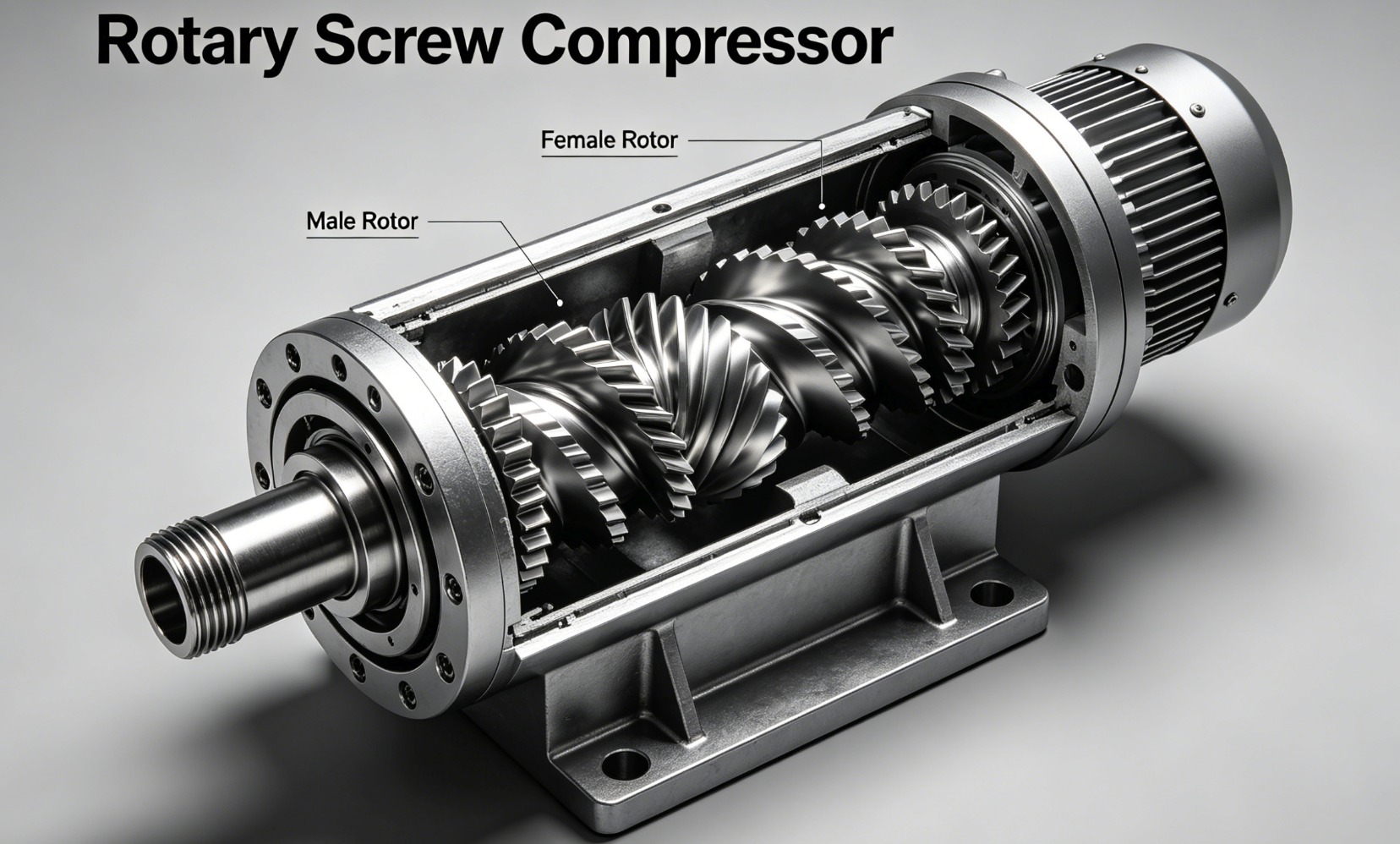

Das grundlegende Funktionsprinzip eines Schraubenkompressors basiert auf einem männlichen und einem weiblichen Rotor, die in einem präzise gefertigten Metallzylinder untergebracht sind. Umgebungsluft strömt über ein spezielles Luftansaug- und Filtersystem in die Maschine und gelangt direkt in die Zwischenräume zwischen den beiden rotierenden Schrauben. Durch den Antrieb der Rotoren durch den Elektromotor verringert sich der Raum zwischen den Schraubenrippen entlang des Hauptstators kontinuierlich.

Durch die kontinuierliche Verringerung des internen Volumens wird die Umgebungsluft eingeschlossen und der Strukturdruck der Gasmoleküle erhöht. Die Druckluft strömt dann direkt zum Auslass, um nachgelagerte Fertigungsprozesse zu versorgen. Für Anlagen mit hohem Luftbedarf ist die Integration eines effizienten Systems von Vorteil. Rotationsschraubenkompressor gewährleistet eine stabile, stoßfreie pneumatische Energieversorgung, die empfindliche Produktionsanlagen schützt.

Öleingespritzte vs. ölfreie Schraubenkompressoren

Industrieanlagen müssen je nach ihren spezifischen Anforderungen an die Druckluftqualität zwischen öleingespritzten und ölfreien Schraubenkompressoren wählen. In einem öleingespritzten System schmiert eine synthetische Flüssigkeit die Rotoren, dichtet die internen Spalte ab und absorbiert die während des Kompressionszyklus entstehende Wärme. Institut für Druckluft und Gase (CAGI)Öleingespritzte Modelle stellen die kostengünstigste Lösung für Standardanwendungen im Maschinenbau dar.

Im Gegensatz dazu isolieren ölfreie Modelle die Kompressionskammer vollständig von Schmierstoffen und verwenden spezielle Steuerzahnräder, um den Rotorkontakt zu verhindern. Branchen wie die pharmazeutische Industrie, die Elektronikmontage und die Lebensmittelverarbeitung setzen Hochleistungskompressoren ein. ölfreie Schraubenkompressoren Um das Risiko einer Produktverunreinigung auszuschließen, muss die richtige Technologie so gewählt werden, dass die anfänglichen Investitionskosten den langfristigen Anforderungen an die Betriebsreinheit gerecht werden.

Entscheidende Komponenten moderner Rotationsschrauben-Luftsysteme

Eine industrielle Schraubenkompressoranlage umfasst mehrere integrierte Subsysteme zur Überwachung, Reinigung und Regelung der Druckluftabgabe. Das Lufteinlassventil steuert die Menge der in die Verdichterstufe einströmenden Umgebungsluft bedarfsgerecht. Gleichzeitig erfassen moderne elektronische Bedienfelder Temperaturschwankungen, Druckdifferenzen und die Gesamtbetriebsstunden, um plötzliche mechanische Ausfälle zu verhindern.

Nach dem primären Verdichter entfernt ein Ölabscheider mittels mechanischer Abscheidung Restschmierstoffe aus dem Abgasstrom. Anschließend durchströmt die Luft eine industrielle Drucklufttrockner Um Feuchtigkeit zu entfernen und Korrosion an den Rohrleitungen zu verhindern, ist die ordnungsgemäße Wartung dieser Zusatzfilter und -abscheider unerlässlich. Dadurch wird die Langlebigkeit des gesamten pneumatischen Verteilungssystems der Anlage sichergestellt.

Hauptvorteile der Installation von Schraubenkompressoren

1. Dauerbetriebsleistung: Diese Systeme arbeiten kontinuierlich ohne periodische Betriebsunterbrechungen und eignen sich daher ideal für Produktionsumgebungen, die rund um die Uhr laufen.
2. Überlegene Energieeffizienz: Moderne Varianten von Drehzahlumrichtern (VSD) passen die Rotordrehzahl an den Echtzeitbedarf an und reduzieren so die Stromkosten der Fabrik erheblich.
3. Geräuscharm und vibrationsarm: Dank der leichtgängigen Drehfunktion können Unternehmen diese Geräte in der Nähe von Arbeitsplätzen installieren, ohne gegen Sicherheitsstandards zu verstoßen.
4. Minimale Ölverschleppung: Mehrstufige Abscheidefilter begrenzen die Schmierstoffverschleppung auf weniger als drei Teile pro Million und schützen so nachgeschaltete pneumatische Werkzeuge.
5. Kompakte Stellfläche: Das hohe Leistungsgewicht ermöglicht es den Anlagenbetreibern, die Bodenfläche im Vergleich zu sperrigen Kolbenkompressoranlagen optimal zu nutzen.

Wie Sie den richtigen Schraubenkompressor für Ihre Anlage auswählen

Die Auswahl eines geeigneten Kompressors erfordert die Ermittlung des gesamten Volumenstroms, gemessen in Kubikfuß pro Minute (CFM), und des erforderlichen Betriebsdrucks (PSI). Eine Überschätzung des Systembedarfs führt zu übermäßigem Energieverbrauch, während eine Unterschätzung der Kapazität Leistungseinbußen bei den Werkzeugen und eine verkürzte Lebensdauer der Geräte zur Folge hat. Betriebe sollten aktuelle Auslegungshandbücher, wie beispielsweise das [Name des Handbuchs einfügen], konsultieren. Richtlinien des US-Energieministeriums, Büro für fortgeschrittene Fertigung, um die genauen Systemanforderungen zu berechnen.

Darüber hinaus müssen Werksleiter Umweltfaktoren wie Umgebungstemperaturen, Luftfeuchtigkeit und Feinstaubkonzentrationen in der Luft bewerten. Die Integration robuster tragbare Schraubenkompressoren Bietet flexible, witterungsbeständige Druckluft für anspruchsvolle Baustellen oder abgelegene Bergbaustandorte. Die Verwendung strukturierter Checklisten vereinfacht die Geräteauswahl für Ingenieurteams.

Häufig gestellte Fragen (FAQ)

1. Wie hoch ist die durchschnittliche Lebensdauer eines industriellen Schraubenkompressors?

Bei konsequenter vorbeugender Wartung arbeitet ein industrieller Schraubenkompressor typischerweise 40.000 bis 60.000 Stunden effizient, bevor eine Überholung der Verdichterstufe erforderlich ist. Diese lange Lebensdauer hängt maßgeblich von regelmäßigen Flüssigkeitsanalysen, dem rechtzeitigen Austausch des Abscheiders und der Vermeidung von Ablagerungen im Kühlsystem ab.

2. Kann ein Schraubenkompressor 24 Stunden lang ununterbrochen laufen?

Ja, industrielle Schraubenkompressoren sind speziell für den Dauerbetrieb ausgelegt und können daher 24 Stunden am Tag ohne Überhitzung laufen. Die konstante Zirkulation des synthetischen Kühlmittels gewährleistet stabile Betriebstemperaturen, im Gegensatz zu herkömmlichen Kolbenkompressoren, die häufige Stillstandszeiten benötigen.

3. Warum ist ein Schraubenkompressor mit variabler Drehzahl (VSD) effizienter?

Ein Schraubenkompressor mit drehzahlgeregeltem Antrieb spart Energie, indem er mithilfe eines modernen Frequenzumrichters die Motordrehzahl direkt an den aktuellen Luftbedarf anpasst. Anstatt in Zeiten geringer Produktionsleistung mit voller Drehzahl zu laufen, drosselt die Maschine ihre Drehzahl, wodurch der Stromverbrauch und die Gesamtbetriebskosten der Anlage sinken.

4. Wie oft sollte der Ölfilter in einem Schraubenkompressor gewechselt werden?

Anlagenbetreiber sollten je nach Staubbelastung alle 2.000 bis 4.000 Betriebsstunden den Ölfilter, den Luftansaugfilter und den Flüssigkeitsabscheider wechseln. Die Einhaltung dieser strengen Wartungsintervalle beugt vorzeitigem Lagerverschleiß vor, erhält die Energieeffizienz und schützt die internen Komponenten der Verdichterstufe.

5. Was verursacht eine Überhitzung eines Schraubenkompressors während des Betriebs?

Häufige Ursachen für Überhitzung sind zu niedriger Schmierstoffstand, verstopfte Thermostatventile, verschmutzte Wärmetauscher oder mangelhafte Belüftung im Kompressorraum. Überschreiten die Umgebungstemperaturen die empfohlenen Betriebsgrenzen, lösen die Sicherheitssensoren des Systems eine automatische Abschaltung aus, um eine dauerhafte thermische Verformung der Rotoren zu verhindern.
