Wie sich Druckluftleitungen auf die Kompressoreffizienz auswirken

Stellen Sie sich vor, Sie kaufen einen hochmodernen, energieeffizienten Sportwagen und fahren ihn dann mit verstopftem Auspuff und platten Reifen. Da würden Sie doch nicht den Motor für die miserable Leistung verantwortlich machen, oder?

Dasselbe gilt für industrielle Luftkompressoren. Unternehmen investieren oft Zehntausende von Dollar in hocheffiziente Kompressoren, nur um dann festzustellen, dass ihre Energiekosten trotzdem enorm hoch sind. Der Grund? Das Rohrleitungsnetz.

Das Rohrleitungssystem Das Druckluftsystem ist wie ein Gefäßsystem für Ihre Druckluftanlage. Ist es schlecht konstruiert, muss Ihr Kompressor doppelt so viel leisten, um die gleiche Leistung zu erbringen. Wir erklären Ihnen im Detail, wie Druckluftleitungen die Kompressoreffizienz beeinflussen – und wie Sie das Problem beheben können, ohne ein Studium der Strömungslehre zu benötigen.

• Der Feind rief „Druckabfall„

Im Idealfall, wenn Ihr Kompressor 100 PSI (Pfund pro Quadratzoll) Luft liefert, sollten Ihre Werkzeuge am Ende der Leitung ebenfalls 100 PSI erhalten. In der Realität verliert die Luft jedoch durch Reibung in den Leitungen Energie. Dieser Verlust wird als Druckabfall bezeichnet.

Wenn Ihr Rohrleitungssystem einen signifikanten Druckabfall verursacht – beispielsweise um 15 PSI –, muss Ihr Kompressor dies überkompensieren, indem er seine Leistung auf 115 PSI erhöht, damit Ihre Werkzeuge überhaupt funktionieren.

Die Kosten des Druckabfalls: Als Faustregel gilt: Jede unnötige Druckerhöhung um 2 PSI führt zu einem um etwa 1 % höheren Energieverbrauch des Kompressors. Ein schlecht optimiertes Rohrleitungsnetz kann Ihnen jährlich Tausende von Euro kosten.

• Rohrmaterial: Oberflächenglätte ist wichtig

Das Material Ihrer Rohre spielt eine entscheidende Rolle für die Reibung.

Schwarzguss/Verzinkter Stahl: Traditionell beliebt, da er robust und preiswert ist. Allerdings neigt er mit der Zeit stark zu Korrosion und Rost. Die Innenfläche wird rau, was zu starker Reibung, Zunderbildung und schließlich zu Luftlecks führt.

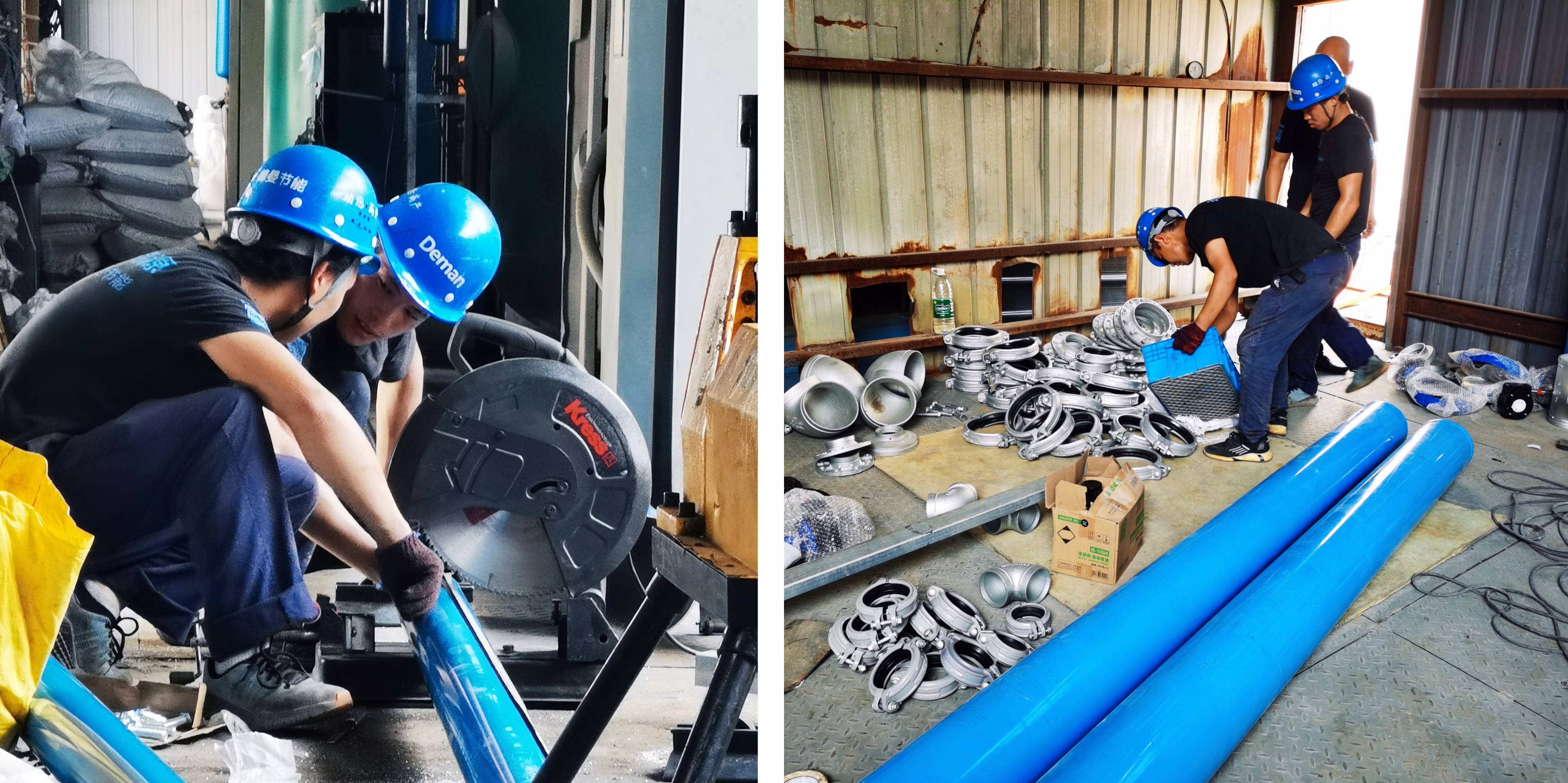

Aluminium: Der moderne Industriestandard. Aluminiumrohre sind leicht, absolut korrosionsbeständig und haben eine spiegelglatte Innenfläche. Glatte Wände bedeuten weniger Reibung, minimalen Druckverlust und maximale Kompressoreffizienz.

• Layout und Dimensionierung: Die Größe ist wichtig, scharfe Biegungen nicht.

Bei Druckluftanlagen kommt es auf die Geometrie der Anordnung an.

①Rohrdurchmesser

Ist der Rohrdurchmesser zu klein, wird eine enorme Luftmenge durch einen zu engen Kanal gepresst. Dies führt zu einer sprunghaften Erhöhung der Luftgeschwindigkeit und damit zu extremen Turbulenzen und Reibung. Die Dimensionierung der Rohre anhand des maximalen Durchflusses Ihres Systems – und nicht nur anhand des Kompressorausgangs – ist daher entscheidend. Winkelstücke und T-Stücke

②Ellbogen und T-Gelenke

Jede scharfe 90-Grad-Kurve wirkt wie eine Mauer für strömende Luft. Die Luft prallt gegen die Mauer, wodurch turbulente Wirbel entstehen, die den Druck stark reduzieren.

Durch die Verwendung von sanften, geschwungenen 45-Grad-Bögen oder Schleifenformen anstelle von scharfen T-Verbindungen kann die Luft reibungslos gleiten, wodurch Energie gespart wird.

• Der „Geschlossener Regelkreis„Vorteil

Viele ältere Werkstätten verwenden ein geradliniges (Sackgassen-)Rohrleitungssystem, bei dem die Luft vom Kompressor durch eine einzige Hauptleitung zum entferntesten Werkzeug strömt. Das Werkzeug ganz am Ende leidet stets unter dem niedrigsten Druck und der größten Unterversorgung.

Eine deutlich effizientere Konstruktion ist ein Ringleitungs- oder geschlossenes Kreislaufsystem. Indem die Rohrleitung in einem geschlossenen Kreis um die Anlage verläuft, kann die Luft in zwei Richtungen strömen und jedes Werkzeug erreichen. Dadurch halbiert sich der Luftweg, der Druck wird im gesamten Betrieb ausgeglichen und die Belastung des Kompressors erheblich reduziert.

• Feuchtigkeit und die „Beinabsatz„Problem

Durch die Komprimierung von Luft wird viel Wasser herausgepresst. Wenn Ihre Rohrleitungen dies nicht berücksichtigen, sammelt sich Wasser in den Rohren, was zu Rost (in Eisenrohren) führt und den Luftstrom behindert.

Um die Effizienz zu gewährleisten, sollten Hauptverteilerleitungen stets ein leichtes Gefälle vom Kompressor weg zum Abfluss haben. Beim Anschluss einer Druckluftleitung an eine Maschine sollte die Luft immer oben am Hauptrohr (Schwanenhals- oder Schwanenhals-Design) und nicht unten angesaugt werden. Dadurch wird verhindert, dass Wasser direkt in die Werkzeuge eindringt und diese beschädigt.

• Fazit

Ihr Kompressor ist nur so gut wie die angeschlossenen Leitungen. Wenn Sie Energiekosten senken und die Produktivität steigern möchten, sollten Sie nicht nur das Gerät selbst betrachten. Schauen Sie sich auch die Wände, die Decke und die Rohrleitungen an.

Durch die Umstellung auf glatte Materialien wie AluminiumDurch die richtige Dimensionierung der Rohrdurchmesser und die Entwicklung eines intelligenten Kreislauflayouts können Sie sicherstellen, dass Ihr Kompressor reibungslos läuft, problemlos atmen kann und mit maximaler Effizienz arbeitet.
